電力試驗設備需要了解內部電源控制線，才能更好地了解電力試驗設備的操作，下面合眾電氣舉例介紹一款產品，開關機械特性測試儀內部電源控制接線圖。

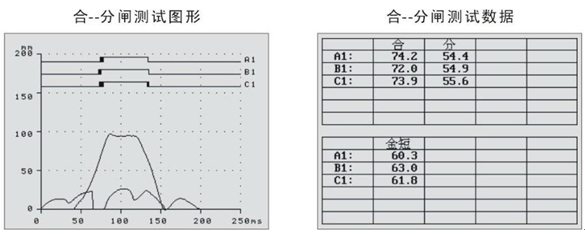

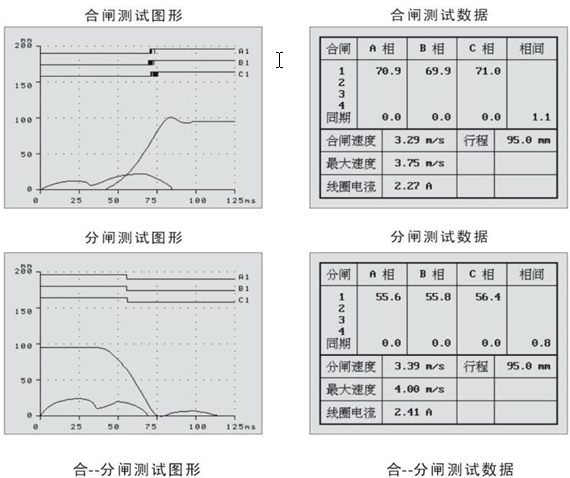

  附錄一、使用儀器所測得的部分圖形和文本結果

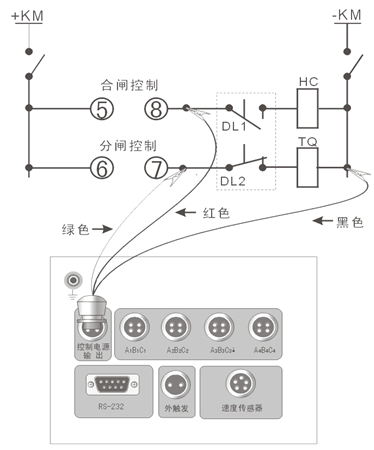

  附錄二、內部電源控制接線圖
  注意：必須斷開被測開關控制箱內的控制電源（通常是將控制箱內的控制電源與控制母線相連的保險撥掉），但不能切斷開關機構的儲能電源。

  以上是開關機械特性測試儀內部電源控制接線圖。需要更多電力試驗設備，請聯系合眾電氣網站客服，我們將安排專業的產品經理和您對接需求。
